无框直驱电机

无框架电机  （转子、定子、HALL）
•       尺寸小，转矩密度高
•         安装方式多样
•         客户可自行控制机械精度及选择反馈器件，满足高性能要求
•        高性能，结构紧凑，易于安装
•         14 种尺寸,158个标准型号
•         可集成Hall传感器
•         1.45N.m <  Tc  <3445 N.m!
•         4.91N.m < Tp < 12812 N.m
•         48 – 600 VDC母线电压操作
•         155C 绝缘等级
•         集成 PTC Thermistor热保护
•         遵循UL / CE标准设计
•         符合RoHS标准

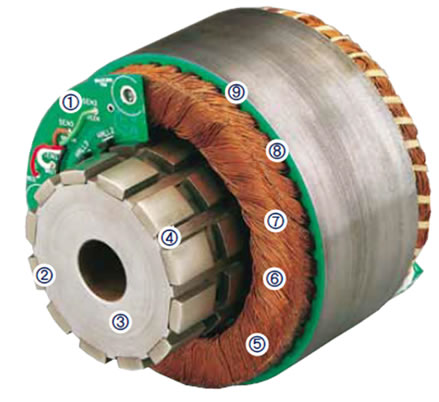

•       设计特征
•       ① 预装集成霍尔效应整流板是平齐的，便于组装。电机及反馈成为整体的单元。
•       ② 稀土磁铁体积很小，但是能够提供高磁通量，并且能够承受较强的热去磁作用。
•       ③ 带或不带键槽，转子都能比较容易地直接安装到驱动轴上。
•       ④ 机器槽安全地将磁铁锁定到转子上，保证了优化的径向位置。
•       ⑤ H级绝缘，用于高温运行（最高155°C），满足UL标准的要求。
•       ⑥ 采用高密度铜绕组，具有低热阻，并确保整个电机具有连贯的性能。
•       ⑦ 尽量精简了终端线匝，以便实现最优化性能和最小电机尺寸。
•       ⑧ 斜的叠片，奇数槽数，可以减少齿槽效应，即使是在低转速情况下也可以大大降低转矩纹波，实现精确的旋转运动。
•       ⑨ 加入了优化最大转矩 - 体积比的工艺，以获得最高的磁通和可能的最大安培匝数。
