编码器--Hesler

发布时间:2020/07/16 点击量:

特点
• 模块化无轴承绝对值编码器,超薄设计
• 特别适合低压直流直驱马达使用
• 面感应技术,对装配要求低
• 通信接口:BISS-C , SSI , SPI
• 单圈18bit,多圈通过电池可实现16bit
• 工作温度 -40°C ... +85°C
• 适合AGV转向,医疗设备,机器人关节,服务机器人,康复机器人等应用

机械尺寸

外径  64 mm
孔径  12 mm / 15 mm / 17 mm / 20 mm / 25 mm  其他孔径可定制
安装方式  直接PCB安装P: 4xÆ2.2
防护等级(EN 60529)  IP00
允许轴向窜动  ±0,1 mm
允许径向攒动  ±0,1 mm
额定气隙  0.6 mm
最高转速  3.500 RPM,可定制更高转速
惯量  ca. tbd x 10-6 kgm2
振动 (DIN EN 60068-2-6)  200 m/s² (10 ... 2000 Hz)
冲击(DIN EN 60068-2-27)  2000 m/s² (6 ms)
运行温度  -40 °C ... +85 °C (不包含电池)
存储温度  -40 °C ... +100 °C
湿度  8% non-condensing
重量  approx. tbd g
出线  10 pole JST PCB connector: SM10B-SHLS-TF
电器参数
总体设计 依照 DIN EN 61010-1, 防护等级 III, 污染等级2,过电压等级II
供电电压  DC 4.75 ... 5.5 V
电池电压  DC 2.2 ... 3.6 V
多圈设计  磁性传感器 +电池
电池静态消耗电流  6 µA
消耗电流(无负载)  150 mA
单圈分辨率  最高18 Bit
多圈分辨率  最高16 Bit
编码格式  BISS-C:Binary,SSI/SPI:GRAY
通信接口  BiSS-C (sensor mode only), SPI, SSI
输出电压  兼容RS422
最高时钟频率  10 MHz
绝对精度   ±55”
重复精度   ±10”

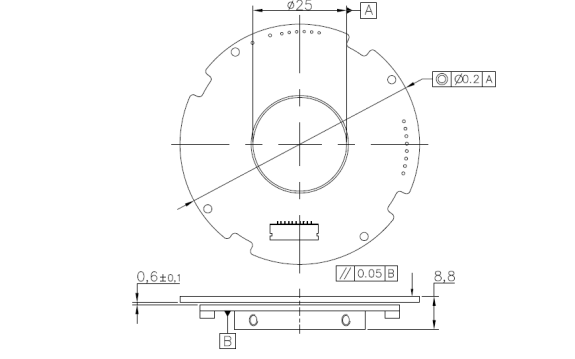

总装尺寸
